Grobmontage einer Kompaktsauger-Pressenlinie

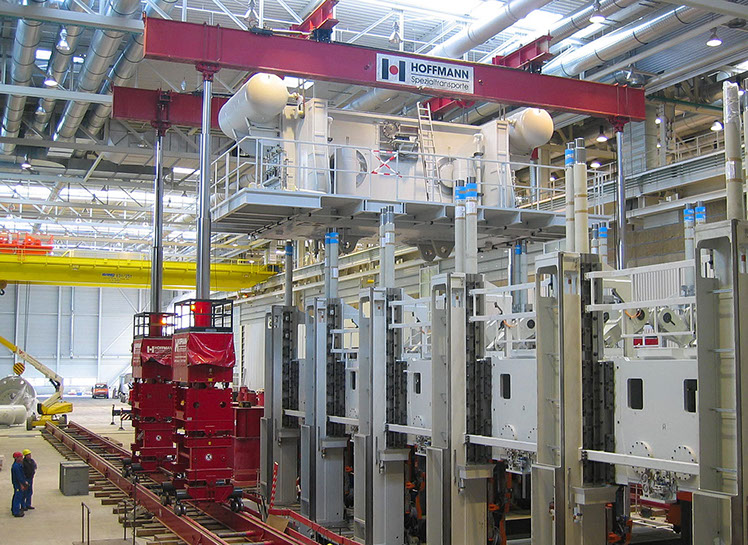

Im Zuge der Produktionserweiterung bei Audi AG in Ingolstadt erhielten wir den Auftrag zum Aufbau einer Kompaktsauger-presse. Unser hydraulisches Hubportal bauten wir  mit einer Schienenlänge von 80 m, einer Spannweite von 13 m und

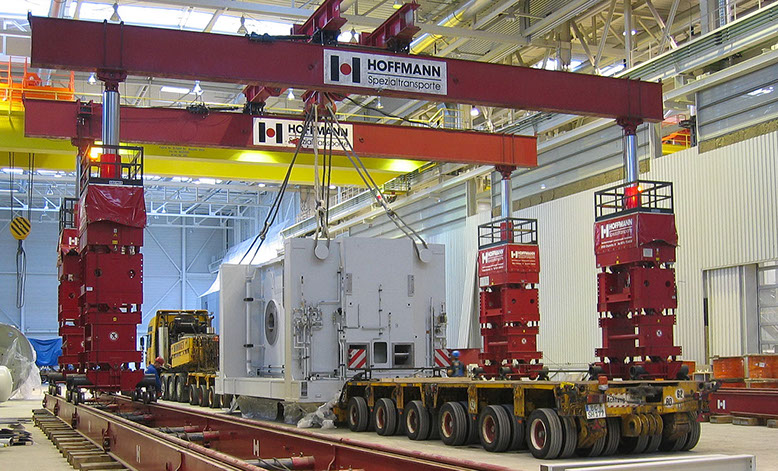

einer Hubhöhe von ca. 15 m auf. Die Baugruppen wurden mit dem Schwertransportfahrzeug direkt unter dem Hubportal im vorderen Teil der Halle entladen, 80 m auf Schienen zum Maschinenfundament verfahren und dort montiert.

Die Montage dieser Pressenlinie, welche aus 6 Einzelpressen mit 18 Schwerteilen von bis zu 390 t besteht, wurde innerhalb

2 Monaten realisiert.

Technische Besonderheiten:

• max. Hubhöhe des Hubportals 15 m mit Hubkraft 500 t

• max. Stückgewicht – Kopfstück 390 t

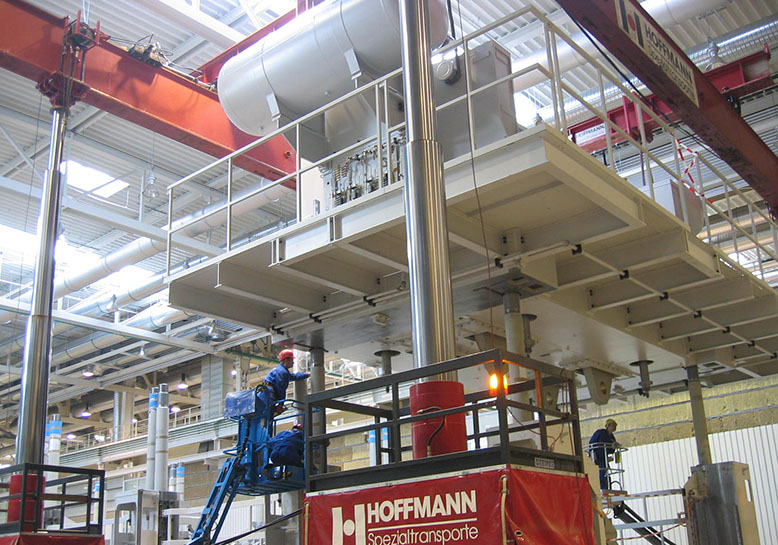

• Anker- und Seitenständermontage in 15 m Höhe mittels Autokranen
